YAMAHA YIS503

[ index ]

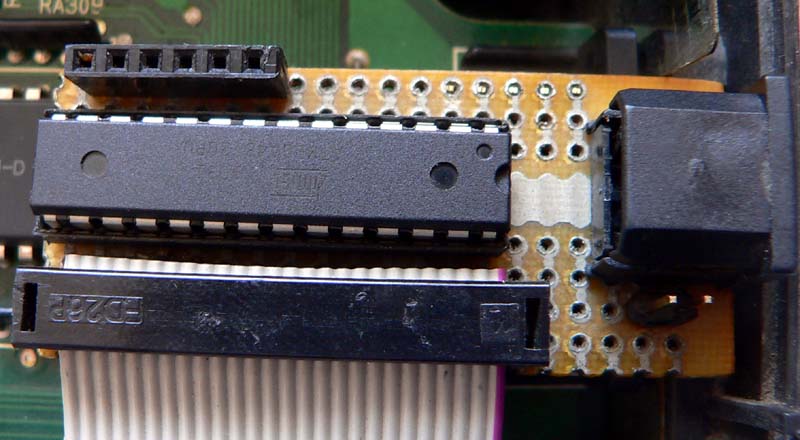

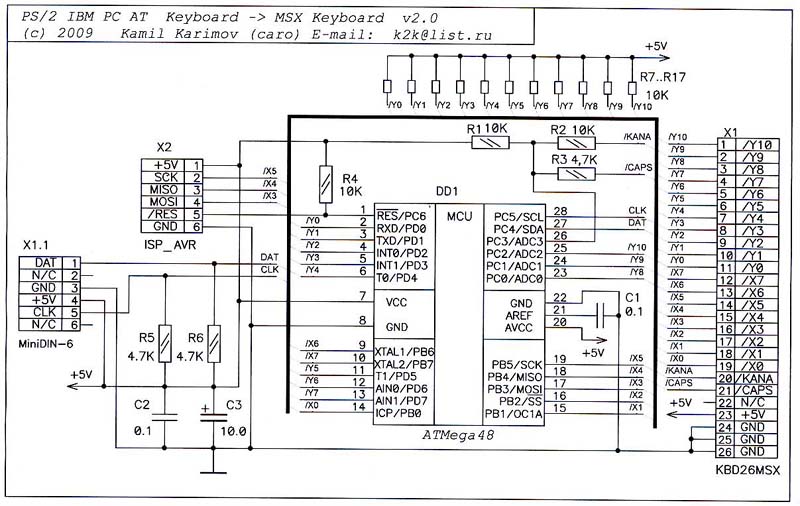

Для подключения используется версия контроллера на основе ATMega48:

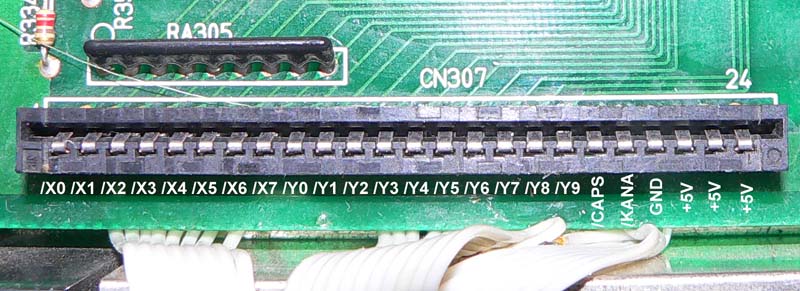

Контроллер шлейфом подключается к соответствующим контактам разъема CN307 на материнской плате компьютера:

Такое подключение обеспечивает одновременную работу контроллера со встроенной механической клавиатурой.

Версия прошивки для работы контроллера: kbd_y503.zip
