Текущая версия прошивки от 4 марта 2015 года.
Изменен принцип тактирования системы. Использование формирователя тактовых сигналов на основе фазового аккумулятора позволило получить частоту 21.47727 MHz. В результате теперь корректно формируется сигнал NTSC, что позволило получить цветное изображение в режиме TV.
Source - исходные тексты прошивки;
JIC-file - файл для загрузки в EPCS64;
SOF-file - файл для загрузки в CYCLONE;
Sw(0) | - Установка режима работы Видеовыхода при включении питания (переключается клавишей PrintScreen) 0 => 00 - 31 kHz VGA 60 Hz 01 - 31 kHz VGA 50 Hz 1 => 11 - 15 kHz TV и Sound 10 - 15 kHz RGB (SCART) текущее состояние отображается индикаторами LED1 и LED0 |
---|---|
Sw(2) и Sw(1) | - Выбор режима работы slot 2
(Изменяется только по сигналу RESET) 00 = normal cartridge slot 10 = ESE-SCC: 1024K+SCC-I 01 = ESE-RAM: 1024K+ASCII8 11 = ESE-RAM: 1024K+ASCII16 текущее состояние отображается индикаторами LED3 и LED2 |
Sw(3) | - Выбор режима работы slot
1 (Изменяется только по сигналу RESET) 0 = ESE-SCC: 1024K+SCC-I 1 = MegaRAM 512 Kb текущее состояние отображается индикатором LED4 |
Key(0) | - RESET |
Page Up | Добавить громкость звука |
---|---|
Page Down | Уменьшить громкость звука |
F9 | Добавить уровень звука в канале PSG |
F9+SHIFT | Уменьшить уровень звука в канале PSG |
F10 | Добавить уровень звука в канале SCC |
F10+SHIFT | Уменьшить уровень звука в канале SCC |
F11 | Добавить уровень звука в канале OPLL |
F11+SHIFT | Уменьшить уровень звука в канале OPLL |
F12 | Переключение тактовой частоты процессора (состояние отображается индикатором LED7) |
PrtScr | Переключение Видео-выхода (см. Sw(0)) |

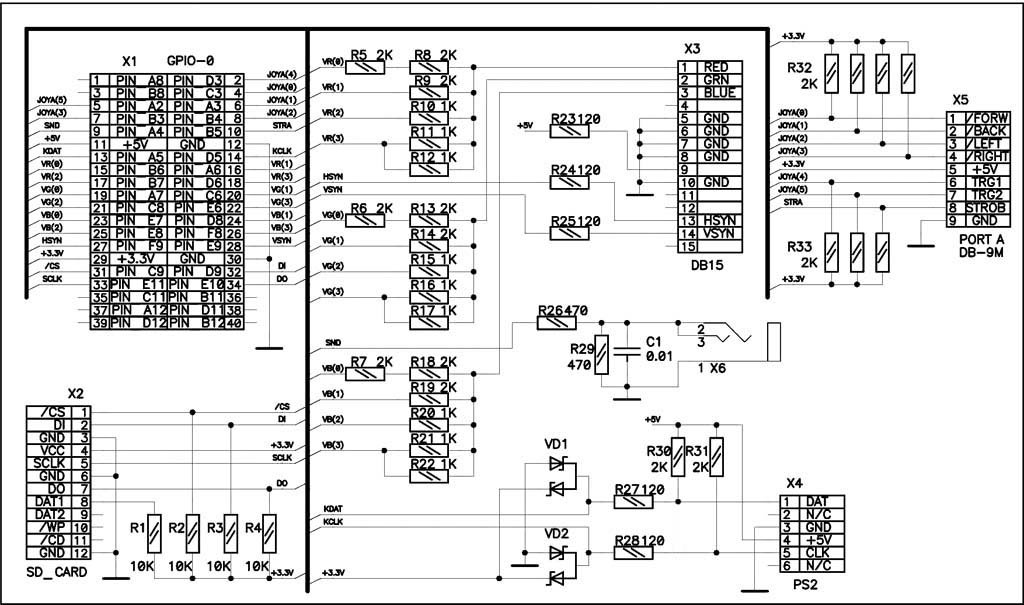

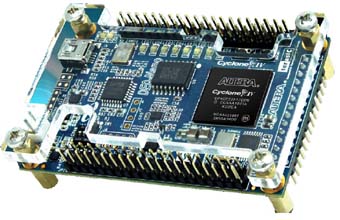

Схема дочерней платы, которая содержит минимально необходимый набор устройств для реализции OCM на базе Altera DE0 Nano:

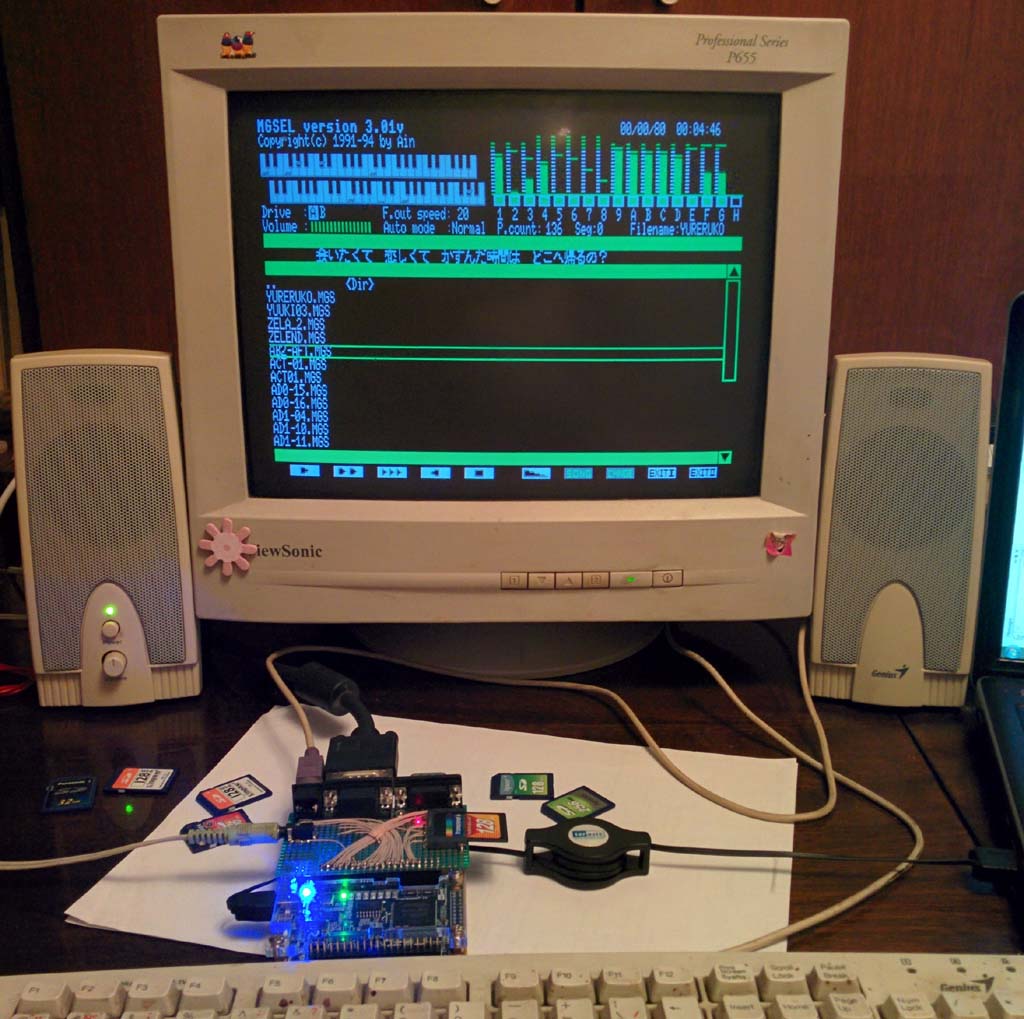

Вариант платы, собранной на макетке:
