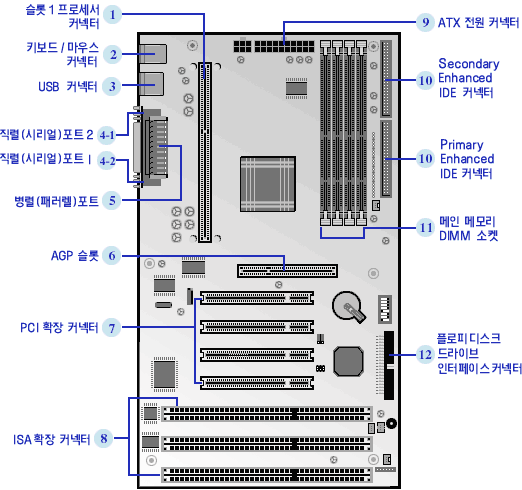

아래 그림은 점퍼 및 헤더 커넥터 위치를 제외한 메인 보드 내부 I/O 커넥터의
       주요 명칭 및 기능을 설명하였습니다.

* 번호를 누르시면 해당 항목으로 이동합니다

   1-5

슬롯 1 프로세서 커넥터

             Pentium-II 프로세서 또는 celeron 프로세서를 장착할 수 있는
             커넥터입니다.

PS/2 마우스 커넥터 및 PS/2 키보드 커넥터

             ① PS/2 마우스
                 PS/2 마우스는 이 커넥터에 연결됩니다.

             ② PS/2 키보드
                 PS/2 키보드는 이 커넥터에 연결됩니다.

USB 커넥터

             USB(Universal Serial Bus)를 지원하는 키보드, 마우스, 모니터, 스캐너,
             프린터,조이스틱 등과 같은 주변장치를 연결할 수 있습니다.

직렬(시리얼) 포트 (COM1/COM2)

             직렬(시리얼) 마우스 또는 직렬(시리얼) 프린터 등을 연결하여
             사용할 수 있습니다.

병렬(패러렐) 포트 (LPT1)

             프린터와 같은 병렬(패러렐) 디바이스를 연결하여 사용할 수 있습니다.

AGP 슬롯(Accelerated Graphics Port)

             AGP(Accelerated Graphics Port)는 3차원 응용 프로그램과 같은
             그래픽 위주의 응용 프로그램을 위한 고성능 비디오 전용 포트이며,
             PCI 버스와 관계없이 독립적으로 작동합니다.

PCI 확장 커넥터

             PnP 기능에 따라 이 커넥터에 PnP PCI 옵션 카드를 설치할 수 있습니다.
             PnP PCI 카드는 별도로 점퍼 또는 스위치를 변경, 설정하거나 다른
             환경설정을 수행하지 않고도 손쉽게 설치할 수 있습니다.
             PCI 옵션 카드를 설치한 후 시스템을 켜면, BIOS는 인터럽트, I/O 공간 및
             다른 매개변수들을 자동 설정합니다.

ISA 확장 커넥터

             이 커넥터에 ISA 옵션 카드를 설치할 수 있습니다.

　

　

   1-6

ATX 전원 커넥터

             ATX 전원 공급기를 연결할 수 있습니다.

Primary 및 Secondary Enhanced IDE 커넥터

            두 개의 E-IDE 커넥터에는 4개의 IDE 디바이스(하드디스크 드라이브,
            CD-ROM 드라이브, DVD-ROM 드라이브 및 플롭티컬 드라이브)를
            4개 까지 연결하여 사용할 수 있습니다.
            IDE 인터페이스는 PIO 모드(0에서 4) 디바이스, Ultra DMA Mode(0~2),
            ATAPI CD-ROM 드라이브 및 다른 ATAPI 디바이스를 지원합니다.

메인 메모리 DIMM 소켓

             4개의 168핀 DIMM 소켓에는 최대 512MB(SDRAM인 경우)까지
             메모리를 확장 할 수 있습니다.

플로피디스크 드라이브 인터페이스 커넥터

             플로피디스크 드라이브 커넥터에는 두 개의 플로피디스크 드라이브를
             연결할 수 있으며, 360KB 및 1.2MB 5.25 인치 플로피디스크 드라이브 또는
             720KB 1.44MB, 3.5인치 플로피디스크 드라이브를 위한 플로피디스크
             드라이브 인터페이스를 BIOS 셋업 프로그램에서 설정할 수 있습니다.
