시스템 내부 케이블 연결 상태는 사용자가 구입한 시스템의 모델 타입에 따라
        상이할 수 있습니다.

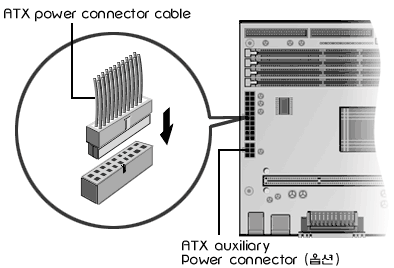

        전원 공급기는 콘센트를 통해 공급되는 AC 전원을 메인 보드와 시스템 장치가
        요구하는 DC 전원으로 변환합니다.
        전원 공급기는 메인 보드용 커넥터와 여러 개의 내장형 장치들(하드디스크,
        CD-ROM, 플로피디스크 드라이브 등)을 위한 커넥터를 가지고 있습니다.
        전원 공급기를 연결하기 전에 전압이 적절히 선택되어 있는지 확인하십시오.

* ATX specification 2.1을 지원하는 ATX-호환  전원    공급기를 사용할 경우에는, 보조 전원 공급기    케이블 커넥터를 메인 보드에 있는 보조 전원  커넥터    (선택 사양)에  연결하십시오.

   1-12

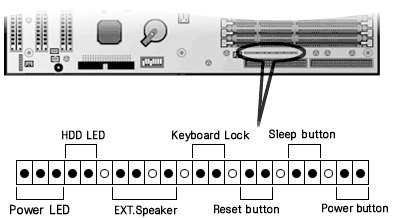

        메인 보드는 시스템 전면에 있는 표시등 및 전원 버튼 등에 연결하는
        커넥터를 가지고 있습니다. 커넥터의 위치 및 기능은 다음과 같습니다.

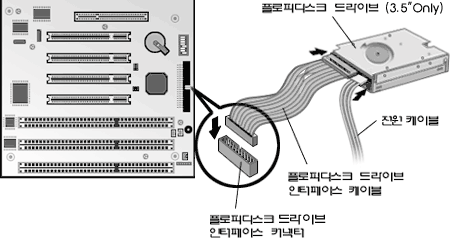

        플로피디스크 드라이브 케이블을 사용하여 메인 보드상에 있는 FDD
        커넥터에 플로피디스크 드라이브를 연결할 수 있습니다.
        FDD 드라이브 케이블은 일반적으로 두개의 커넥터를 가지고 있습니다.
        메인 보드상에 있는 커넥터에 케이블을 연결한 후 플로피디스크
        드라이브에 케이블 커넥터를 연결하십시오.

   1-13

        메인 보드에는 두 개의 E-IDE 인터페이스(primary and secondary)가
        내장되어 있습니다.
        각 인터페이스는 최대 두 대의 IDE 드라이브(master and slave)를
        지원합니다.

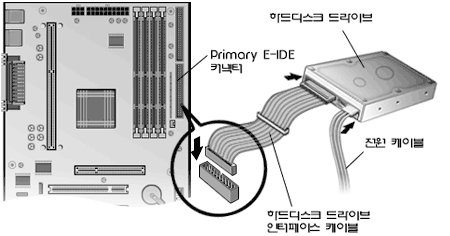

        메인 보드상에서 하드디스크 드라이브를 연결할 때는 Primary E-IDE
        커넥터에 연결하여 사용하시는 것이 좋습니다.
        Primary E-IDE 커넥터에 IDE 케이블을 연결한 후 IDE 장치(하드디스크
        드라이브, CD-ROM 드라이브 등)에 전원 케이블 커넥터와 IDE 케이블
        커넥터를 연결하십시오.

* 하나의 E-IDE 케이블에 두 대의 하드디스크 드라이브를 연결할    경우에는 두 번째 장치의 점퍼를 Slave로 설정해야 합니다. * 점퍼 설정 방법은 하드디스크 구입시 제공되는 사용안내서를    참조하십시오.

* 메인 보드의 하드디스크 드라이브 컨트롤러는 하드디스크   드라이브의 데이터 전송 프로토콜인 DMA Ultra DMA/33을   지원합니다. * DMA Ultra DMA/33은 DMA 명령을 33MB/sec의 Burst Rate로    데이터를 전송합니다. * 단, 이 방식은 컨트롤러와 하드디스크 드라이브가    Ultra DMA/33을 지원해야 합니다.

   1-14

        메인 보드에는 두 개의 E-IDE 인터페이스(primary and secondary)가
        내장되어 있습니다. 각 인터페이스는 최대 두 대의 IDE 드라이브
        (master and slave)를 지원합니다.

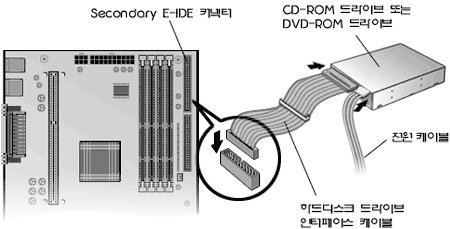

        메인 보드상에서 CD-ROM드라이브(또는 DVD-ROM 드라이브)를 연결할
        때는 Secondary E-IDE 커넥터에 연결하여 사용하시는 것이 좋습니다.
        Secondary E-IDE 커넥터에 IDE 케이블을 연결한 후 IDE 장치(CD-ROM
        드라이브, DVD-ROM 드라이브 등)에 전원 케이블 커넥터와 IDE 케이블
        커넥터를 연결하십시오.

* CD-ROM 드라이브와 DVD-ROM 드라이브는 선택사양이며,    모델 타입에 따라 다르게 제공되므로 시스템 구입시    제공되는 시스템 사양을 반드시 확인하십시오. * 만일, 하나의 E-IDE 케이블에 두 대의 장치(CD-ROM    드라이브, DVD-ROM 드라이브 등)를 연결할 경우에는    두 번째 장치의 점퍼를 Slave로 설정해야 합니다.    점퍼 설정 방법은 각 장치 구입시 제공되는 사용안내서를    참조하십시오. * 시스템 셋업에서 IDE용 CD-ROM 드라이브, 플로피디스크    드라이브, SCSI 드라이브 또는 네트워크 드라이브로부터    부팅할 수 있는 기능을 제공합니다.    즉, 시스템 셋업의 <Advanced Setup> 메뉴에서    1st/2nd /3rd Boot Device 옵션을 CDROM 또는    ARMD로 설정하여 CD-ROM 드라이브 또는 ARMD    드라이브를 부팅 장치로 설정할 수 있습니다.

   1-15
