▶ 메인 보드를 설치하기 위한 시스템 케이스는 표준 ATX 타입이
            필요합니다.
        ▶ 메인 보드에 설치할 수 있는 전원 공급기는 ATX 타입이어야 합니다.
        ▶ 메인 보드에 옵션을 설치할 때는 반드시 본 사용설명서에 기술된
            설치 순서를 참조하십시오.
        ▶ 모델명, 일련 번호 및 설치된 옵션 등과 같은 PC에 관한 정보를 기록해
            두십시오.
        ▶ 만일, 시스템에 전원 케이블, 팩스/모뎀 카드 또는 사운드 카드 등에
            케이블이 연결되어 있으면 제거하십시오.
        ▶ 메인 보드에서 작업할 때, 정전기는 메인 보드에 치명적인 손상을 줄 수
            있으므로 정전기 방지 팔찌 및 전도성 있는 폼 패드를 사용할 것을
            권장합니다.

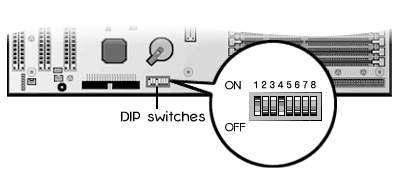

        DIP (Dual Inline Package) 스위치는 시스템의 기능을 조절하는
        스위치입니다.
        DIP 스위치 설정은 사용자가 시스템 환경에 맞춰 변경할 수 있습니다.
        다음과 같은 경우에 DIP 스위치를 변경하십시오.

        ▶ CPU 클럭 속도 설정
        ▶ 암호(패스워드) 기능 유.무
        ▶ CMOS 설정 지움
        ▶ FDD 쓰기 금지 설정 유.무

　

　

　

　

　

　

   3-1

        메인 보드에 있는 DIP 스위치를 변경 설정할 때는 다음 내용을 참조하십시오.
* 전원이 켜진 상태에서는 DIP 스위치를 변경하지 마십시오.
   DIP 스위치를 변경하고자 할 경우에는 반드시 전원을 끄고
   전원 케이블을 시스템에서 제거하십시오.
* 만일, 기능 향상으로 인해 DIP 스위치가 변경되었을 때는
   반드시 당사 고객 지원실로 문의하신 후 DIP 스위치를
   변경하십시오. 그렇지 않고 잘못 설정하면 시스템이 오동작하여
   문제가 발생할 수 있으므로 주의하십시오.

        CPU 클럭 설정

기능 및 DIP SWITCH 설정
  Pentium-II(66MHz) SW1 SW2 SW3 SW4
    233MHz ON OFF OFF ON
    266MHz OFF ON ON ON
    300MHz OFF ON OFF ON
    333MHz OFF OFF ON ON
  Pentium-II(100MHz) SW1 SW2 SW3 SW4
    300MHz ON OFF ON ON
    350MHz ON OFF OFF ON
    400MHz OFF ON ON ON
    450MHz OFF ON OFF ON

        기타 기능

DIP 스위치 번호 설 정
  CMOS CLEAR   사용 안함   사용 함
  SW5   OFF   ON
  PASSWORD   사용 함   사용 안함
  SW6   OFF   ON
  CMOS SETUP   사용 함   사용 안함
  SW7   OFF   ON
  FDD WRITE PROTECT   사용 안함   사용 함
  SW8   OFF   ON

　

* 메인 보드에 옵션 장치들을 장착하거나 제거했을 때에는
   경우에 따라 시스템 셋업에서 셋업 설정을 변경해야 할
   필요가 있을 수 있습니다. 시스템 셋업에 대한 내용은
   '메인 보드 사용설명서(HTML 파일)'에 있는
   '제2장 시스템 셋업' 내용을 참조하십시오.

　

　

　

　

   3-2
