DIMM 크기	Non-ECC Configuration	ECC Configuration
8MB	1 Mbit x 64	1 Mbit x 72
16MB	2 Mbit x 64	2 Mbit x 72
32MB	4 Mbit x 64	4 Mbit x 72
64MB	8 Mbit x 64	8 Mbit x 72
128MB	16 Mbit x 64	16 Mbit  x 72

	* Pentium II 프로세서의 외부 속도가 100MHz인 시스템은 100MHz    SDRAM 메모리만 장착해야 됩니다. 그렇지 않으면 시스템이    오동작합니다. * Pentium II 프로세서의 외부 속도가 66MHz인 시스템은 66MHz    100MHz SDRAM 메모리를 장착해도 됩니다. * 시스템이 정상적으로 작동하기 위해서는 SDRAM DIMM은 64-bit    또는 72-bit 에 대해 Intel 4-clock, 66MHz, unbuffered    SDRAM 사양을 만족해야  합니다.

        메인 메모리를 장착할 때는 다음 순서를 참조하십시오.

        1. 시스템 분해

             전원 케이블을 분리한 후 시스템을 분해합니다. 그리고 메모리 설치에 필요한
             부근의 각종 커넥터류의 연결상태를 점검하고, 메모한 후 제반 케이블들을
             분리합니다.

   3-3

        2. 메모리 장착

             이미 장착된 메인 메모리를 그대로 사용할 때에는 별도로 메인 메모리를
             제거할 필요가 없습니다.

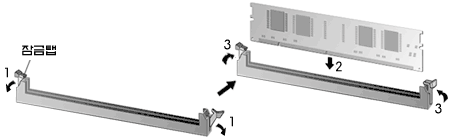

             ① 소켓 양쪽의 잠금 탭이 열려(젖혀) 있는지 확인합니다.
             ② 메인 메모리(DIMM)의 홈을 소켓 안쪽의 크로스바에 맞춘 다음 메모리
                 소켓에 메모리를 장착합니다.
                 소켓 양쪽의 클립에 있는 탭이 메인 메모리(DIMM) 양끝을
                 조일 때까지 메인 메모리(DIMM)를 위에서 똑바로 눌러 장착합니다.

        3. 시스템 조립

             분리한 커넥터가 있으면 연결한 후 시스템을 조립합니다.

        4. 메인 메모리 용량 확인

             부팅시 확장한 메인 메모리 용량과 일치하는지 확인하십시오.

        메인 메모리를 제거하려면 소켓 양쪽의 잠금 탭을 옆으로 젖히면 됩니다.
        탭을 옆으로 젖히면 메모리가 소켓에서 배출됩니다. 조심스럽게 소켓에서
        메인 메모리(DIMM)를 제거합니다.

확장한 메모리 용량과 일치하지 않는 경우 ①시스템을 조립한 후, 전원 버튼을 누르면 'Hit DEL if you want to     run SETUP' 메시지가 나타납니다.     이때 <DEL>키를 눌러 Setup 메뉴의 설정 사항을 변경할     필요는 없습니다.<ESC> 키를 눌러 ''Save changes and Exit'     항목을 선택합니다. 시스템이 재부팅 하면 메모리 용량이 바르게      설정됩니다.    ② 메모리가 잘못 설치되어 있는지 확인하십시오. ③ 메모리 규격을 확인하십시오.

   3-4
