3구 LED모듈 정전압 회로도 [기본패턴]



SMD Type 3칩 또는 1칩의 LED패키지를 이용한 3구 LED모듈의 정전압 회로도이다.



회로도의 작성은 LED내부의 칩(Chip)을 직렬로 사용할지... 병렬로 사용할지...

각 LED마다 전류제한용 저항을 개별로 사용할지... 1개의 저항으로 연결할지...

무극성인지... 유극성인지...

등에 따라 여러가지의 회로가 나올 수 있다.

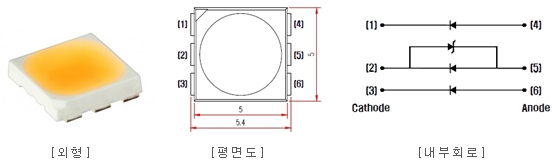

 LED 패키지

SMD Type의 3-chip 5450 패키지

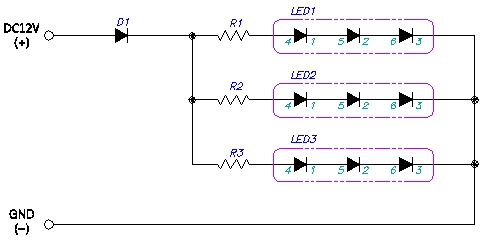

 회로도[1]

정격전류 20mA의 LED 패키지 내부의 3-chip을 직렬연결





회로도 [1]은 각각의 LED마다 전류제한 저항기를 연결하므로 LED의 전류공급이 안정되어 균일한 광도로 점등할 수 있다.

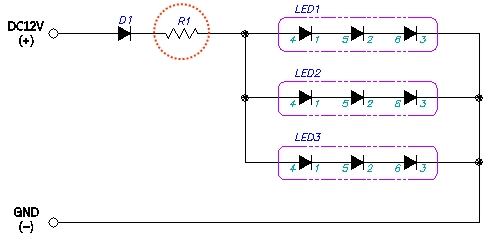

 회로도[2]

정격전류 20mA의 LED 패키지 내부의 3-chip을 직렬연결







회로도 [3]과 [4]는 한 개의 전류제한 저항기를 사용하므로 회로 및 배선이 간단하게 되지만, 모든 전류가 R1에 걸리게 되므로 LED 공급전류가 불안정하게 될 수 있으며, LED의 개수가 늘어날 때마다 이미 연결된 LED의 밝기에 영향(어두워짐)을 준다. 또한 전력용량이 증가하므로 저항기의 용량도 큰 것이 필요하게 된다.

따라서 이 회로는 적은 수량의 LED를 점등할 때 사용할 수 있는 방법이다.

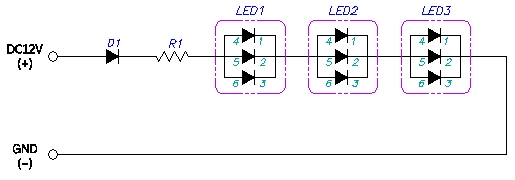

 회로도[3]

정격전류 20mA의 LED 패키지 내부의 3-chip을 병렬연결

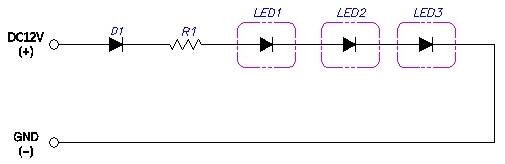

 회로도[4]

정격전류 60mA의 1-chip LED 패키지 사용











상기의 4가지 회로는 무극성 회로가 아니므로 DC전원 입력시 (+)와 (-)을 구별하여 배선하여야 하고 LED모듈의 전선색상은 이를 구별할 수 있도록 한다. 일반적으로 (+)선을 적색으로 사용한다.





 회로해석

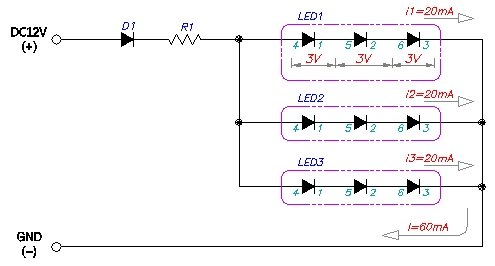

회로도[2]에 대한 회로해석이다. LED의 순방향전압(Vf)을 3.0V라 가정한다.









D1의 정류다이오드는 전원의 극성을 반대로 연결했을 때 LED에 전류를 흐르지 못하도록 하여 역전압이 걸리는 것을 방지해준다.



R1의 전류제한용 저항은 LED의 전압조정과 과도한 전류가 흐르지 않도록 하는 역할을 한다.



3-chip의 LED를 직결하였으므로 LED1에 흐르는 전류는 20mA이며, LED1에 걸리는 전압은 9V이다.

LED1, LED2, LEDE3가 병렬 연결되어 있으므로 전체 회로에 흐르는 전류의 합은 60mA이다
