게시물 3구 LED모듈의 정전압 회로도 [기본패턴]에서 설명한 내용은 본 게시물에서 중복 설명하지 않으니 궁금하신 분들은 위 자료를 살펴보시기 바랍니다.
현재 국내 시중에서 가장 많이 볼 수 있는 3구 LED모듈의 무극성 정전압 회로도이다
일반적으로 LED에 역전압이 걸리면 손상된다. 따라서 브리지 다이오드를 구성하여 극성에 관계없이 LED 모듈이 점등되도록 하는 안전장치이다.
제품제작에 앞서 모의실험을 하여 공급전압 및 전류 등을 꼼꼼히 점검해 보아야 한다.

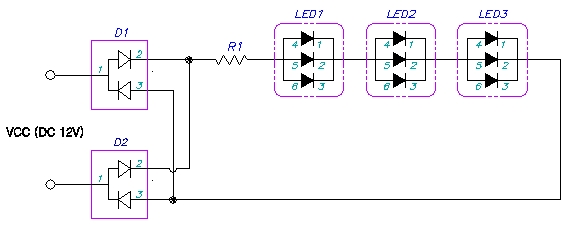

회로도[1]
LED 패키지 내부의 3-Chip을 병렬연결하였다. 1칩당 정격전류는 20mA이다.

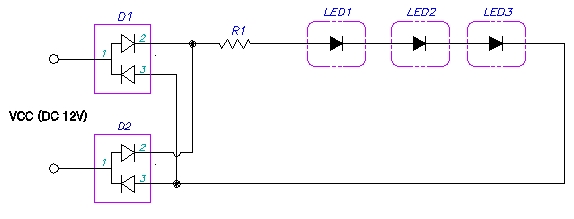

회로도[2]
정격전류는 60mA 인 1-Chip LED 패키지를 사용하였다.
일반적으로 무극성으로 제작된 LED모듈의 전선색상은 같은 경우가 많다.
모듈 자체로만 봐서는 입력전원의 극성을 구분하여 배선할 필요가 없기때문이다.
하지만 모듈의 설치시는 직결, 병렬 배선이 혼합되어 시공되므로 작업의 용이성을 위하여 전선색상을 구별해주는 것이 좋다

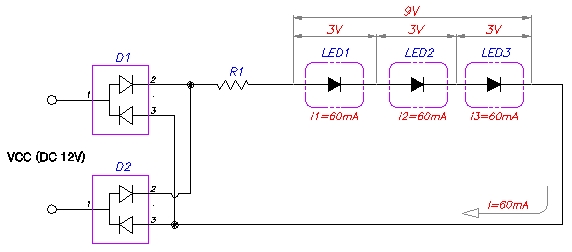

회로해석
회로도[2]에 대한 회로해석이다. LED의 순방향전압(VF)을 3.0V라 가정한다.
D1, D2의 듀얼 다이오드는 전원의 극성에 관계없이 LED를 점등하는 역할을 한다.
R1의 전류제한용 저항은 LED의 전압조정과 과도한 전류가 흐르지 않도록 하는 역할을 한다.
정격전류 60mA의 1칩 LED를 직결하였으므로 LED1, LED2, LED3에 걸리는 전압의 합은 9V이며, LED 전체에 흐르는 전류는 60mA이다.
