LED 조명, 모듈, SMPS 및 기타 전기기기 등에서 IPxx(예: IP67) 라는 얘기가 자주 나온다. 이는 방진 방수 등급에 관한 내용으로 주로 전기기기 및 외함 등에 적용되며 사람과 제품을 보호하기 위함이다.
LED 가로등 및 보안등기구나 투광등기구 등은 주로 외부에서 사용되는 제품이므로 외부환경변화에 견딜 수 있는 제품이어야 한다. 일반적으로 IP65 이상이 요구된다. 그러면 IP65는 어떠한 수준인지, 또 IP68은 어떠한 수준인지 알아볼 필요가 있겠다.
좀 다른 얘기이지만 ‘적정기술’이라는 분야가 있다. 이는 한 공동체의 문화, 정치, 환경적인 면들을 고려하여 만들어진 기술을 말한다.
대체로 개발도상국 또는 이미 산업화된 국가들의 소외된 교외 지역들에 알맞은,단순한 기술을 의미하는데, 특정한 지 역에서 효율적으로 원하는 결과를 얻을 수 있게 하는가장 단순한 수준의 기술을 말한다. 여기서 적정기술을 소개하는 이유는 지나치게 높은 품질의 요구는 생산비용을 높이고 이는 제품가격에 반영된다. 그러나 요구품질 이하의 등급은 불량을 유발하며 제품 수명을 단축하고 심지어 사람에게 해를 끼치기도 한다. 적정품질과 적정가격의 타협점을 찾는것은 제품 생산자가풀어야 하는 숙제이기도 하다.
먼저, 방진방수 등급(IP등급)에 대한 한국산업규격은 KS C IEC 60529이며, 국제규격 IEC 60529와 기술적 내용 및 규격이 동일하다.
이 규격은 정격전압 72.5Kv 이내의 전기장비와 외함의 방진 방수 보호등급을 분류하는데 적용하며 이 규격의 목적은 (1) 기기 접근에 대한 사람이나 가축을 보호하고 (2) 해충, 진균 및 외부 분진 등의 침투에 대한 내부 기기를 보호하며 (3) 물, 습기, 오일 등의 침투로 인한 내부 기기를 보호하는데 있다.

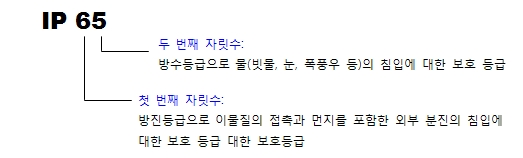

IP코드는 아래와 같이 두 자리로 되어있는데 (추가문자와 보충문자를 사용하는 경우도 있음),각 코드의 의미는 아래와 같다.
아래의 표를 보면 직관적으로 알기쉽게 표현하였다.

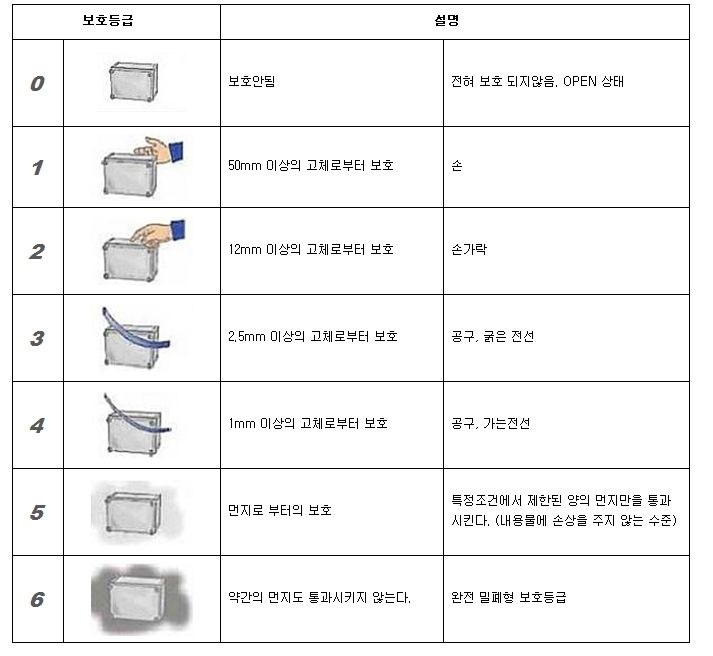

●IP등급의 첫번째 숫자 (방진등급)

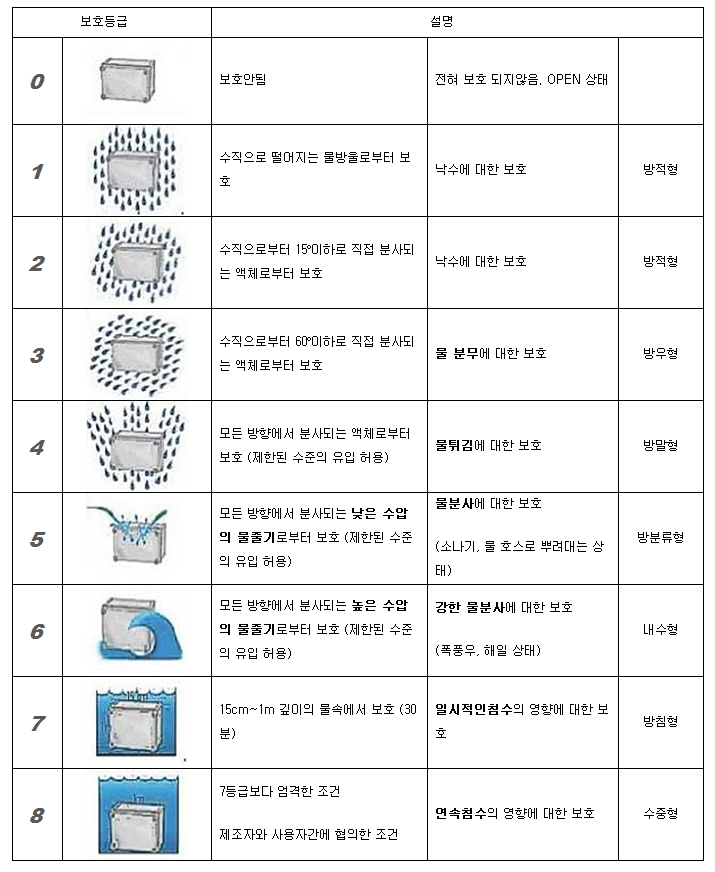

●IP등급의 두번째 숫자 (방수 등급) 시험은 깨끗한 물로 실시된다.
일반적으로 4등급 이상의 경우 ‘생활방수’, 7등급이 넘어가면 ‘완전방수’로 평가하고 있다 .

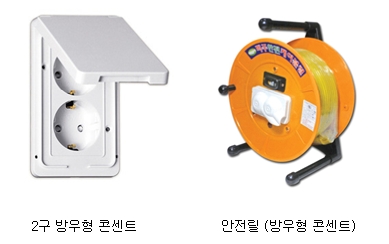

상기 IPX3의 ‘방우형’의 정도는 우리가정에서 볼 수 있는 곳은 욕실이다. 여러분 욕실의 전기 콘센트를 보시면 아래 사진과 같이 되어있다. 샤워기 등에서 물이 튀어도 전기 접촉부를 보호하는 정도이다.
IP코드는 다음의 구성이 주로 사용되며 그 외의 구성(짝짓기)는 불합리한 것으로 되어있다 (IP00) (IP11, IP12) (IP31, IP32, IP33, IP34) (IP41, IP42, IP43, IP44) (IP54, IP55, IP56) (IP65, IP66, IP67, IP68)
자료만 봐서는 사용자로서는 감이 잘 오지 않는 것 같아 몇가지 정리해보고자 한다.

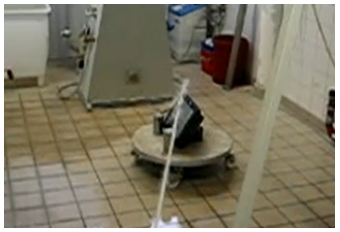

먼저 아래는 IP65 수준의 테스트 사진이다. IP65는 먼지에 대해서는 최고등급인 6등급이며, 물에 대해서는 5등급이라는 얘기다. 즉 먼지는 거의 들어갈수 없는 상태이며 방수는 생활방수 정도라고 보면 된다.
[IP65테스트 사진] 지름 6.3mm의 노즐로 2.5~3미터 거리에서 물 분사(유속율 12.5 L/min, 최저 3분)

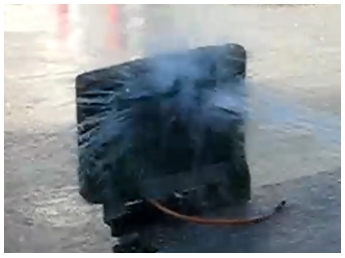

이보다 한단계 높은 것이 IP66인데, 옥외설치 수준의 장비는 IP66 등급을 요구하는 경우가 많다. 아래는 IP66 수준의 테스트 사진이다.
[IP66 테스트 사진]
지름 12.5mm의 노즐로 2.5~3미터 거리에서 물 분사 (유속율 100 L/min, 최저 3분)

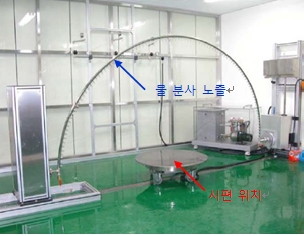

아래는 방수 시험설비 사진이다.
시험 대기조건 온도범위: 15~35°C 상대습도: 25~75%
시험기관 및 기업 안내 -한국전기전자시험연구원 /한국조명연구원 / 한국산업기술시험원 -㈜원텍 (규격인증 전문시험 기업www.onetech.co.kr)
방진방수 규격의 열람 및 구매 표준명: 외곽의 방진 보호 및 방수 보호 등급 (IP 코드) 구입처: 국가표준인증 종합정보센터 (www.standard.go.kr)
