LED의 점등을 위해 자주 사용되는 저항기는 1/4(0.25)W이다.
그러나 전압이 높게되고 점등하고자 하는 LED의 수량이 많아지면 흐르는 전류가 증가하여 1/4W의 저항기로는 무리인 경우가 발생하고 과열돼 타버리기도 한다.
따라서 제품 제작전에 사용전압, LED갯수 그리고 저항의 허용전력 등을 계산해보는 것이 바람직하다.

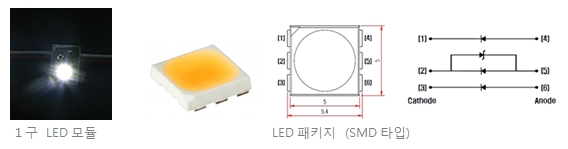

이번 글에서는 1구 LED모듈의 회로도를 이용하여 설명하겠다

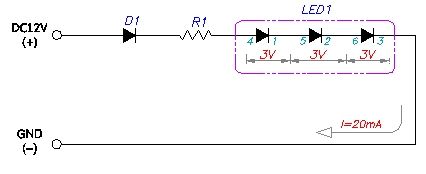

[회로도1]
LED1 양단에 걸리는 전압은 9V, 소비전류는 20㎃이다. (LED의 Vf값을 3.0V로 간주하였다)

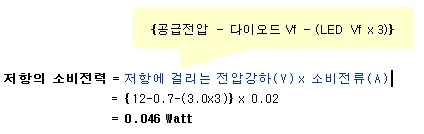

R1의 소비전력은 다음과 같이 구한다.
상기의 회로에서 필요한 저항기의 전력용량은 0.046W로 계산되었다. 이경우 일반적으로 사용하는1/4W의 저항기를 사용하면 된다.
다른 회로를 살펴보자.....

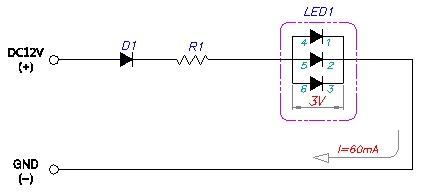

[회로도2]
LED1 양단에 걸리는 전압은 3V, 소비전류는 60㎃가 된다.(LED의 Vf값을 3.0V로 간주하였다)

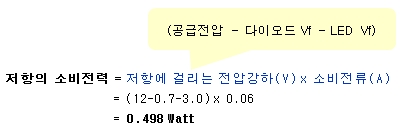

R1의 소비전력은 다음과 같이 구한다.
[회로도 2]에서는 소비전력이0.498[W]로 계산되었는데 1/4(0.25)W 저항기의 정격을 넘어섰다. 이경우에는 1W의 저항기를 사용하도록 한다. 다른 부품이나 기기도 마찬가지로 정격에 빠듯한것보다는 충분한 여유를 주는 것이 안정된 동작을 보장한다.
이미 조립된 회로에서 저항기에 열이 많이 난다든가 타버린다면 저항기의 전력용량이 부족해서 발생하는 문제이다.
